쉘 앤 튜브 열교환기다재다능함으로 인해 가장 일반적인 유형의 열교환기 중 하나입니다. 다양한 애플리케이션에 대해 다양한 유형을 사용하여 사용자 정의가 가능합니다. 여기에는 다양한 흐름 유형, 헤드 구성, 튜브 플레이트 및 재료가 포함됩니다.
공장, 공장 또는 기타 기업에서는 사용해야 하는 쉘 앤 튜브 열교환기 유형에 유연성이 별로 없을 수 있지만 여전히 특정 프로세스에 가장 적합한 솔루션을 제공하기 위한 맞춤형 구성이 될 수 있습니다.
쉘 앤 튜브 열교환기란 무엇입니까?
쉘 앤 튜브 장치는 유체 간에 열을 전달하기 위해 산업 응용 분야에서 일반적으로 사용되는 열 교환기 유형입니다. 디자인은 쉘(외부 용기)과 유체가 흐르는 일련의 튜브(내부 용기)로 구성됩니다. 열은 튜브 벽을 통해 유체 사이에 전달됩니다.
쉘 앤 튜브 열교환기는 업계에서 사용되는 가장 일반적인 유형의 열교환기 중 하나입니다. 예를 들어 여기에는 소형 튜브 디자인과 리보일러가 포함됩니다.
작동 방식
한 유체는 튜브를 통해 흐르고, 다른 유체는 더 큰 껍질 내부의 튜브 주위로 흐릅니다. 열은 튜브 벽을 통해 뜨거운 유체에서 차가운 유체로 전달되어 두 유체 사이에 온도 차이가 발생합니다.
설계에 따라 특정 물질과 공정 요구 사항에 맞게 물질과 다양한 흐름(예: 역류 등) 사이에 다양한 통과 횟수가 있습니다.
P쉘 앤 튜브 열교환기가 인기 있는 이유는 무엇입니까?
쉘 앤 튜브 열교환기는 효율적인 열교환율, 다양한 목적에 맞게 쉽게 조정할 수 있는 점 등 다른 옵션에 비해 장점이 있습니다. 특정 프로세스 요구 사항에 가장 적합하도록 다양한 맞춤형 기능을 사용하여 설계할 수 있어 효율성이 향상되고 유연성이 제공됩니다.
예를 들어 엔지니어는 튜브플레이트를 설계에 통합하거나 확장된 표면 핀을 추가할 수 있습니다. 관련 물질과 공정 요구 사항에 따라 다양한 재료로 만들 수 있습니다. 산업용 열교환기에 사용되는 재료에 대한 블로그를 읽어보세요.
쉘 및 튜브 열교환기의 산업 및 응용
쉘 앤 튜브 열교환기는 용도가 매우 다양하고 다양한 구성으로 설계할 수 있으므로 많은 업계에서 이를 사용합니다.
이는 쉘 앤 튜브 열교환기를 일반적으로 사용하는 산업 중 일부에 불과합니다.
- 화학공장
- 석유 공장 및 정유소
- 해양 및 국방
- 항공우주
- 에너지 생산(원자력 포함)
- 식품 가공 및 생산
쉘 앤 튜브 열교환기를 사용하는 산업의 수는 매우 많습니다. 이러한 열교환기는 다음을 포함한 여러 가지 다른 프로세스에 도움이 될 수 있기 때문입니다.
- 공정 열 제거
- 급수 또는 기타 액체 예열
- 응축 공정 증기 또는 증기
- 증발 공정 액체 또는 증기
- 냉각 유압 및 윤활유
- 냉각 터빈, 압축기 및 엔진
쉘 앤 튜브 열교환기의 부품
제품의 진정한 다양성은 각 열교환기의 독특한 디자인에서 확인할 수 있습니다. 고객의 요구 사항에 맞게 각 쉘 및 튜브 열교환기를 설계함으로써 최종 제품이 작동하는 프로세스 및 환경에 이상적으로 적합하도록 보장할 수 있습니다. 이것이 열교환기가 널리 사용되는 이유 중 하나입니다.
다양한 설계 구성을 이해하기 위해 열 교환기의 일부 요소를 살펴보겠습니다.
껍질
쉘은 튜브 번들과 기타 내부 구성요소를 둘러쌉니다.
쉘 디자인의 중요한 측면 중 하나는 구성 재료입니다. 쉘은 내열성이 있어야 하며 온도 변화를 견딜 수 있어야 합니다. 일부 공정에서는 부식-저항성이 있어야 합니다. 예를 들어, 해수 또는 화학 공정에 사용되는 쉘 앤 튜브 열교환기는 내부식성이 있어야 하는 경우가 많습니다.
공정 요구사항에 따라 특수 재료를 사용할 수 있습니다. 예를 들어, 탄탈륨은 극한의 온도와 부식성 물질의 경우 최적일 수 있습니다.

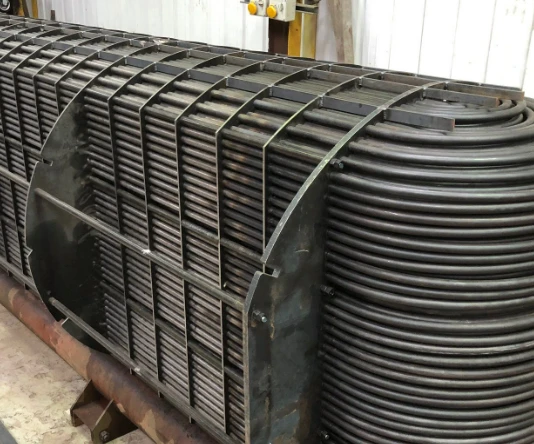

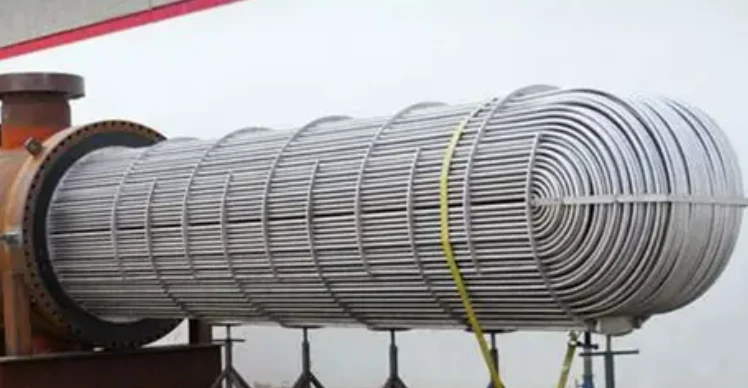

튜브 묶음
튜브 번들은 온도 변화를 겪는 튜브{0}}측 매체를 보유합니다.
재료 유형, 직경, 패스 수 및 튜브 모양(예: U{2}}튜브)을 포함하여 쉘 앤 튜브 열교환기의 튜브 및 튜브 번들을 맞춤화하는 다양한 방법이 있습니다.
일부 어셈블리에서는 튜브 번들을 제거할 수 있습니다.
튜브 피치
튜브 피치는 한 튜브의 중심에서 인접한 튜브의 중심까지의 거리입니다.
이는 일반적으로 튜브 사이의 수직 거리로 측정되며 열 교환기의 열 전달 효율과 압력 강하에 영향을 미치는 중요한 설계 매개변수입니다. 튜브는 다양한 목적에 따라 삼각형 또는 사각형 구성으로 배열될 수 있습니다.
튜브 피치는 최적의 성능과 신뢰성을 보장하기 위해 쉘 앤 튜브 열교환기를 설계하는 동안 신중하게 선택해야 하는 중요한 매개변수입니다.
채널 또는 헤드
쉘 및 튜브 제조업체는 다양한 유형의 헤드를 사용할 수 있습니다. 예를 들어, 열 교환기를 자주 유지 관리해야 하는 경우 제거 가능한 덮개 채널이 가장 적합할 수 있습니다. 보닛 헤드는 아마도 빈번한 유지 관리가 필요하지 않은 쉘 및 튜브 열교환기에 가장 일반적으로 사용되는 것입니다.
튜브 시트
튜브 시트는 더 큰 유연성을 추가하고 열교환기가 더 까다로운 환경 요구 사항을 충족할 수 있도록 보장합니다.
고정 튜브 시트는 심각한 작동 문제가 없을 때 사용되는 '표준' 설계입니다.
반면, 예를 들어 이중 튜브 시트는 관련 물질이 혼합되어서는 안 되는 경우에 사용됩니다. 이는 화학 작업 등에서 흔히 발생합니다. 튜브 시트 설계는 누출 물질에 대한 대피 경로를 생성하여 경고를 발생시킵니다.
자세한 내용은 '까다로운 작업을 위한 열교환기 튜브 시트'를 읽어보세요.
확장 조인트
팽창 조인트(벨로우즈라고도 함)를 사용하면 쉘 앤 튜브 열 교환기가 온도 변화에 적응하여 재료가 더 뜨거워지거나 차가워짐에 따라 팽창하거나 수축할 수 있습니다.
넓은 온도 범위를 처리하는 열 교환기는 손상으로 이어질 수 있는 다른 요소에 대한 응력을 방지하기 위해 확장 조인트가 필요합니다.
배플
배플은 열 교환기 내 물질의 흐름을 지시하여 높은 열 전달 계수에 대한 가장 효과적인 속도를 달성하는 데 도움을 줍니다. 제품 매개변수에 맞는 올바른 배플을 설계하면 효율성이 향상되고 오염이 줄어들며 장비가 해당 목적에 더 적합해집니다.
일부 구성에서는 배플이 튜브를 지지하여 진동으로 인한 처짐이나 손상을 방지하기도 합니다.
확장된 표면 핀
확장된 표면 핀을 쉘 및 튜브 설계에 통합하여 효율성을 높이고 제품을 더욱 컴팩트하고 경제적으로 만들 수 있습니다. 이는 열전달 계수의 균형을 향상시키기 위해 튜브 외부 표면적을 증가시킵니다.
확장된 핀이 있는 향상된 열교환기에 대해 자세히 알아보세요.
기본 쉘 및 튜브 열 전달 계산
쉘 앤 튜브 열 교환기의 기능을 설명하는 가장 중요한 방정식 중 하나는 다음과 같습니다.
- Q=U x A x ΔTm
- Q는 열 전달 속도입니다.
- U는 전체 열 전달 계수입니다.
- A는 열 전달 면적입니다.
- ΔTm은 뜨거운 유체와 차가운 유체 사이의 로그 평균 온도 차이입니다.
이 방정식을 사용하여 열 교환기의 열 전달 속도를 계산할 수 있습니다. 이는 열 교환기의 설계 및 분석에 일반적으로 사용되며 엔지니어가 열 교환 프로세스의 성능과 효율성을 최적화할 수 있도록 해줍니다.
예를 들어, 이 방정식을 사용하여 재료를 필요한 온도로 냉각하기 위해 열 교환기에 필요한 표면적을 계산할 수 있습니다. 이 경우 방정식을 다음과 같이 재정렬합니다.
A(표면적)=Q / (U x ΔTm)
귀하의 요구에 맞는 열교환기를 구입하세요
귀하의 요구 사항을 충족하는 쉘 앤 튜브 열교환기를 설계하려면 몇 가지 요소를 고려해야 합니다.
- 특정 공정 유체 및 작동 조건을 식별하십시오.이를 통해 열교환기에 적합한 설계와 재료 선택이 결정됩니다.
- 사용된 재료가 적절하고 고품질인지 확인하십시오.이는 혹독한 환경에 부식 방지 합금이 필요한 경우와 같이 애플리케이션에 따라 달라집니다.-
- 미래의 요구 사항과 잠재적인 확장 계획을 고려하십시오.귀하는 열교환기가 공정의 변화를 수용할 수 있기를 원합니다.
- 예산을 알아보세요.귀하의 품질 표준을 충족하는 제품을 얻으면서 요구 사항과 가격 및 배송 시간의 균형을 맞추십시오.
- 신뢰할 수 있는 제조업체 및 공급업체와 협력하세요.그들은 좋은 평판, 경험, 인증 및 긍정적인 고객 리뷰를 가지고 있어야 합니다.
귀하의 작업 조건에 적합한 열 교환기 사양을 원하십니까(예: 화학 산업을 위한 쉘{2}}및-튜브 유형, HVAC 시나리오를 위한 플레이트 유형, 고온-온도 환경을 위한 핀 유형)? 전문가에게 문의하시면 업계-별 요구사항에 신속하게 대응해 드리겠습니다.
