강철 트러스 구조 시스템 개요
강철 트러스는 상현재, 하현재, 웹 부재 및 거셋 플레이트 연결부를 포함하여 삼각형 단위를 형성하는 상호 연결된 직선 부재로 구성됩니다. 이 구성은 힘이 주로 축방향 인장 또는 압축으로 전달되어 구조적 효율성을 극대화하도록 보장합니다.
일반적인 응용 분야는 다음과 같습니다.
- 산업 공장 지붕
- 창고의 긴-스팬 구조
- 경기장 및 경기장
- 공항 터미널
- 교량 및 고가 보도
- 중공업 시설
강철 트러스의 사양
| 범주 | 사양 |
|---|---|
| 설명 | 맞춤형 고강도-강철 트러스 |
| 표준 | AISC/유로코드 3/GB 50017/AWS D1.1/ISO 9001 |
| 강철 등급 | Q235B / Q355B / S355 / ASTM A36 / A572 / Q460까지의 높은-강도 |
| 제작 공차 | 길이 ±2~5 mm, 진직도 L/1000 이하 |
| 표면 보호 | 용융-도금 아연 도금, 쇼트 블라스팅 Sa2.5 + 페인팅 |
| 스팬 범위 | 10m – 120m+(맞춤형 최대 150m) |
| 연결 시스템 | 고강도-볼트 체결(8.8 / 10.9) / 용접 / 하이브리드 시스템 |
| 애플리케이션 | 산업 플랜트, 격납고, 온실, 전력 타워, 컨베이어 교량 |
강철 강철 트러스의 유형

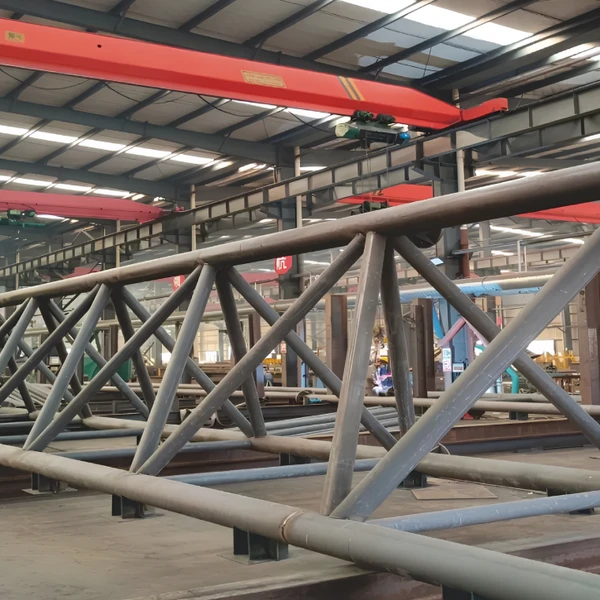

맞춤형 강철 트러스는 고강도 및 경량 구조용 강철 부품으로 경기장, 전시장, 교량, 공항 및 산업용 건물에 널리 채택됩니다.
GNEE는 탄소강, 스테인레스강 및 알루미늄 합금으로 제작된 맞춤형 지붕 트러스, 공간 트러스, 교량 트러스, 크레인 트러스 및 무대 트러스를 공급합니다. 최적화된 구조 설계, 손쉬운 현장 설치 및 용융 아연 도금 및 페인트 코팅을 포함한 다양한 표면 마감을 특징으로 하는 당사는 광범위한 기존 강철 트러스 제품을 제공하여 대규모-경간 건설 프로젝트에 내구성이 있고 비용 효율적인 솔루션을 제공합니다.-

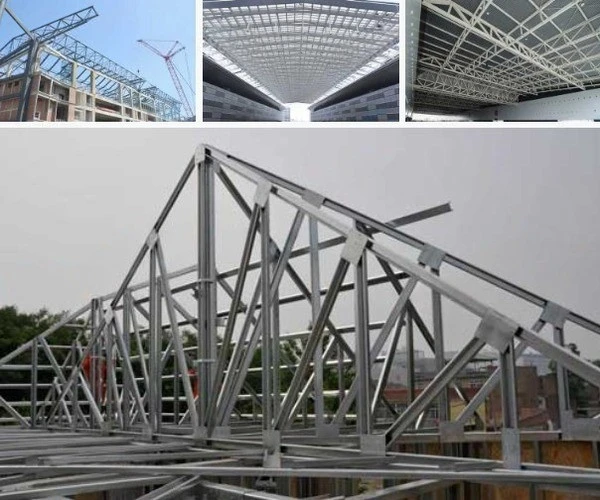

삼각형 지붕 트러스
설명: 지붕 트러스 구조의 가장 전통적이고 안정적인 형태 중 하나로 일련의 상호 연결된 삼각형으로 구성됩니다.
신청:산업용 건물, 창고, 작업장, 전시장.
특징:
단순한 기하학적 구조로 안정성이 높습니다.
제작이 쉽고 비용이-효율적입니다.
가벼우면서도 큰 지붕 하중을 견딜 수 있음

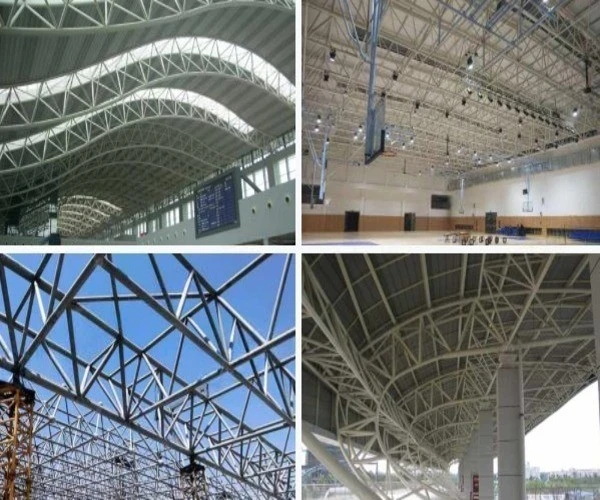

관형 공간 트러스
설명:관형 공간 트러스는 관형 부재로 구성된 3차원{0}}트러스 시스템입니다.
신청:경기장, 공항 터미널, 전시장, 대형 기차역, 광장 지붕.
특징:
공간적 하중-지력 및 높은 안정성;
경량, 고강도 및 대형 스팬;
다양한 형상으로 다양한 곡면 형성 가능
사다리꼴 트러스
설명:이 유형의 트러스는 사다리꼴 구성으로 배열된 상단 및 하단 현을 특징으로 합니다. 전체 구조 높이를 최적화하면서 적당한 지붕 경사를 제공합니다.
신청:스포츠 경기장, 전시장, 공장, 강당.
특징:
중간{0}}지붕 구조에 이상적입니다.
컴팩트하고 미적인 외관;
지붕 높이를 줄여 공간 효율성 향상

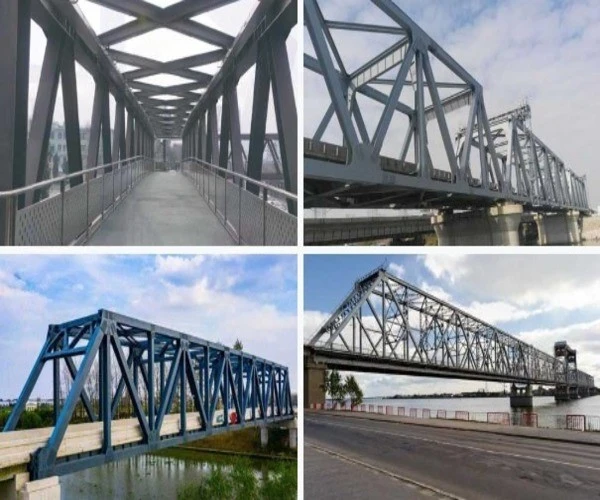

교량 트러스
설명:두 가지 주요 유형: 인도교 또는 경량-접근 방식에 적합한 보행자용 교량 트러스 철도 교량 건설용으로 설계된 고속-철도 교량 트러스 등이 있습니다.
신청:인도교, 고가 보도, 공장 복도, 작은 강-교량.
특징:
건물 외관을 보완하는 미적 디자인;
가볍지만 강성은 높습니다.
빠른 구성과 손쉬운-현장 조립
타워 및 마스트 트러스
설명:이는 안테나, 조명, 전력 전송 또는 모니터링 장비를 지원하도록 설계된 높은 트러스형 또는 관형 구조입니다. 타워는-자립 구조인 반면 마스트는 일반적으로 가이 와이어로 고정됩니다.
신청:통신 타워, 전송 타워, 등주, 풍력 터빈 지원 타워 및 모니터링 타워.
특징:
모듈식 제조 및 운송;
유지 보수 요구 사항이 낮고 서비스 수명이 길다.
내풍 및 내진성이 우수하고 높고 안정적인 구조
강철 트러스의 장점 및 응용
스틸 트러스의 장점
고강도-대-중량 비율
긴-스팬 기능
철강 소비 감소
빠른 설치
높은 구조적 안정성
복잡한 아키텍처에 대한 적응성
뛰어난 내구성

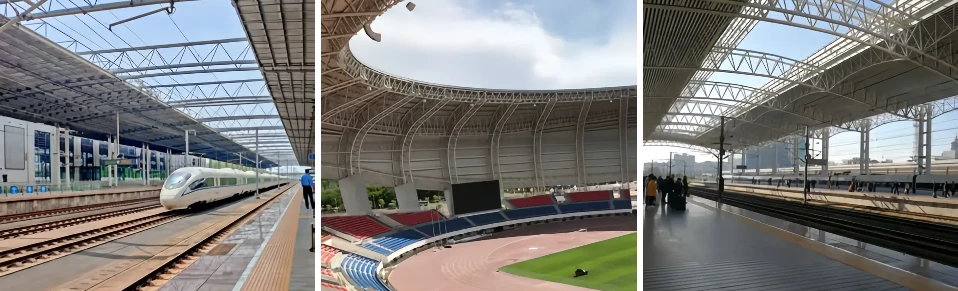

스틸 트러스의 응용
산업 제조 공장
창고 및 물류센터
공항 및 교통 허브
경기장 및 전시장
에너지 및 전력 시설
농업 구조물
인프라 교량
우리의 고급 제조 능력
우리의 스틸 트러스 생산은 자동화와 정밀 엔지니어링을 통합한 산업용{0}}등급 제조 시스템을 기반으로 합니다.
핵심 원료 구성 요소
GNEE는 맞춤형 강철 트러스 솔루션을 공급하는 경험이 풍부한 공급업체입니다. 우리 공장에서는 다양한 지붕 트러스, 바닥 트러스, 트러스 대들보 및 기타 구조 프레임 트러스를 제조합니다. 강철 트러스는 다양한 강철 등급 및 재질 유형에 따라 다음과 같은 구성으로 생산 및 공급됩니다.
관형 트러스 구성 요소
관형 트러스의 구성 요소는 축 방향 장력이나 압축만 받으며 응력은 단면 전체에 고르게 분포됩니다.-

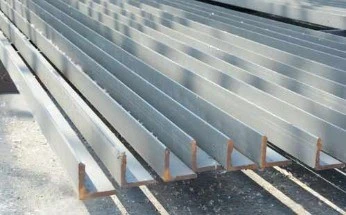

앵글 스틸 트러스 구성 요소
앵글강 구성품은 단면이 가벼우며{0}}비용 측면에서 이점이 있습니다.

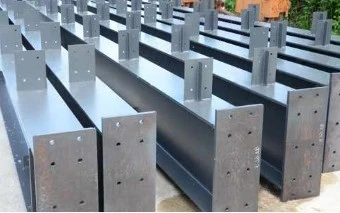

H-모양 트러스 구성요소
H-섹션 트러스 구성요소는 더 큰 단면 계수, 더 가벼운 무게 및 감소된 재료 소비를 자랑합니다.

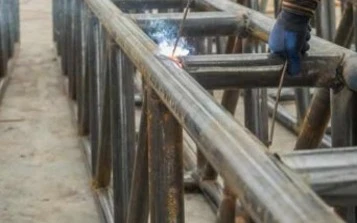

박스 트러스 구성요소
박스 트러스 구성 요소는 전체적으로 높은 강성과 가벼운 무게를 특징으로 합니다.

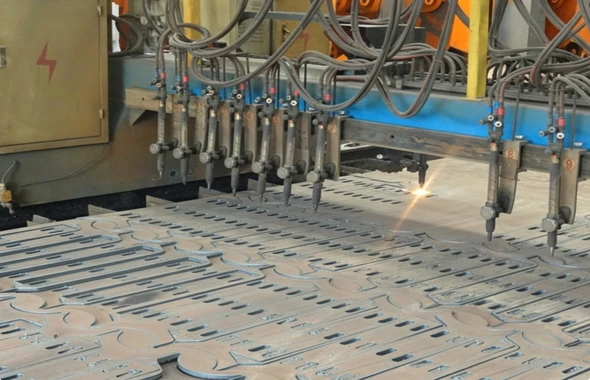

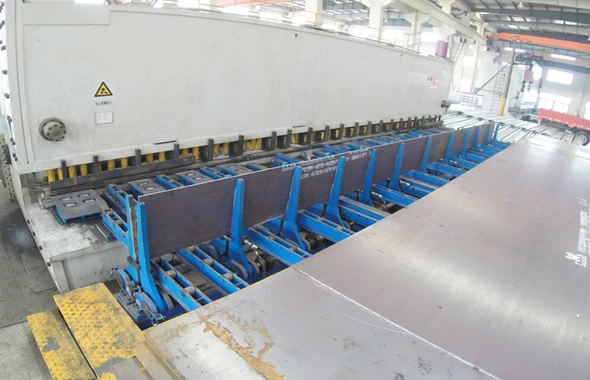

완벽한 처리 장비
조립식 강철 트러스 솔루션의 숙련된 공급업체인 GNEE는 모든 프로젝트의 완벽한 실행을 보장하기 위한 포괄적인 생산 시설을 갖추고 있습니다.
품질 관리
GNEE의 강철 트러스 품질 관리 시스템에는 모든 부재와 조립품이 설계 공차를 충족하는지 확인하기 위한 엄격한 치수 검사, 내부 결함을 감지하기 위한 중요한 용접에 대한 초음파 테스트(UT), 고정 하중, 활하중, 풍하중, 적설 하중 및 크레인 하중 조건에서 구조 성능을 평가하기 위한 하중 검증 시뮬레이션은 물론 코팅 두께, 접착력, 내식성을 포함한 표면 보호 품질을 확인하기 위한 코팅 검사가 포함되어 엔지니어링 표준 및 프로젝트 요구 사항을 완벽하게 준수합니다.
관형 트러스 생산 공정
완제품 강관 → 파이프 절단 → 열간 절곡 → 부품 조립 → 구조용접(보강재 포함) → 초음파 검사 → 완제품 관형 트러스

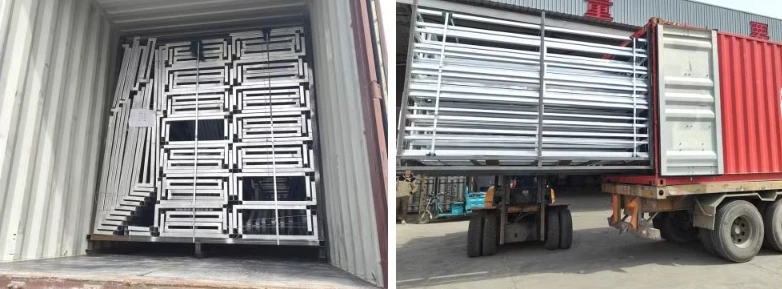

강철 트러스 포장 및 납품
당사의 강철 트러스는 강철 프레임, 보호 포장 및 라벨이 붙은 모듈식 번들링을 사용하여 안전하게 포장되어 안전한 운송을 보장합니다. 프로젝트 요구 사항에 따라 컨테이너 또는 대량 배송에 적합한 조립식 모듈, 분할된 단위 또는 플랫{1}}팩 수출 패키지로 제공되므로 효율적인 적재, 손상 위험 감소 및 손쉬운 현장 설치가 보장됩니다.-
